Guia definitivo para acessórios Buttweld: tudo o que você precisa saber

O que são acessórios para tubos de solda de topo

Acessórios para tubos de solda de topo são componentes usados para conectar, redirecionar ou terminar seções de tubo dentro de um sistema de tubulação, soldando-os diretamente nas extremidades do tubo, criando uma junta permanente e resistente a vazamentos. Ao contrário dos acessórios roscados ou de encaixe para solda, os acessórios para solda de topo são chanfrados nas bordas para permitir que o soldador funda o acessório e o tubo em uma única solda contínua, resultando em uma superfície interna lisa com interrupção mínima do fluxo.

Este método de conexão é amplamente preferido em aplicações industriais de alta pressão e alta temperatura, incluindo oleodutos e gasodutos, instalações de geração de energia e plantas de processamento químico, onde a integridade da junta sob condições extremas não é negociável. Como a própria solda se torna parte da estrutura do tubo, em vez de uma conexão mecânica separada, as conexões de solda de topo geralmente oferecem resistência e confiabilidade superiores em comparação com métodos alternativos de união.

Tipos comuns de acessórios para solda de topo

As conexões para solda de topo vêm em vários formatos padronizados, cada um projetado para servir a uma função específica dentro de um layout de tubulação. A compreensão desses tipos ajuda os engenheiros e as equipes de compras a especificar o componente correto para cada aplicação.

Cotovelos

Cotovelos change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Camisetas

Camisetas allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Redutores

Redutores connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

Bonés

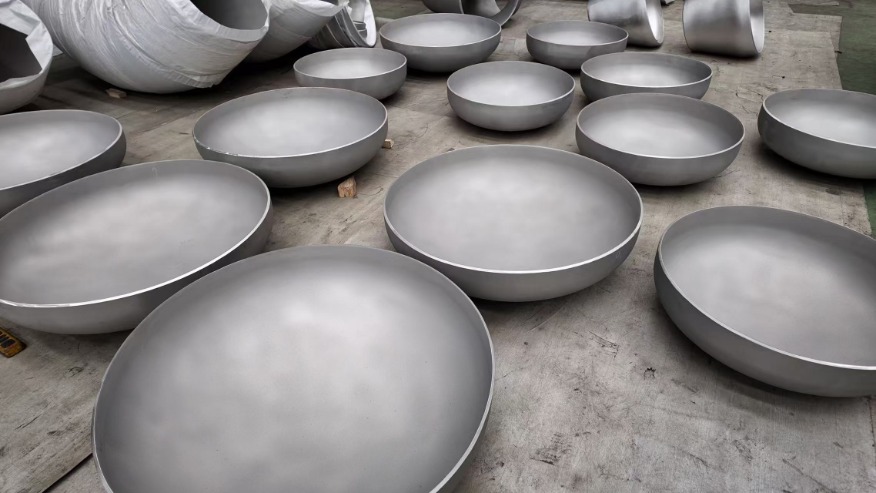

Bonés are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Materiais usados na fabricação de acessórios para solda de topo

A seleção do material afeta significativamente o desempenho, o custo e a adequação da aplicação das conexões para solda de topo. A tabela abaixo descreve materiais comuns e seus casos de uso típicos em sistemas de tubulação industrial.

Compreendendo a espessura da parede e as classificações de programação

As conexões para solda de topo são fabricadas para atender a programações específicas de tubos, que indicam a espessura da parede da conexão em relação ao seu diâmetro externo. Cronogramas comuns incluem Cronograma 10, 40 e 80, com números de cronograma mais altos indicando paredes mais espessas capazes de suportar maior pressão interna. Selecionar o cronograma correto é fundamental, pois a incompatibilidade de espessura da parede entre a conexão e o tubo de conexão pode criar pontos fracos na junta de solda, comprometendo a integridade geral do sistema.

Os engenheiros normalmente calculam as classificações de programação exigidas com base na pressão operacional do sistema, na temperatura e nas propriedades mecânicas do material específico, muitas vezes referenciando padrões como ASME B16.9, que rege os requisitos dimensionais e de tolerância para acessórios de solda de topo feitos na fábrica.

Principais vantagens dos acessórios para solda de topo em relação a outros tipos de conexão

As conexões para solda de topo oferecem diversas vantagens práticas que as tornam a escolha preferida para aplicações industriais exigentes em comparação com alternativas roscadas ou flangeadas.

• Resistência superior da junta devido à conexão totalmente fundida entre a conexão e o tubo.
• Risco reduzido de vazamentos em comparação com conexões roscadas, que podem se soltar sob vibração ou ciclo térmico.
• Furo interno liso que minimiza a turbulência e a queda de pressão na conexão.
• Mais adequado para sistemas de alta temperatura e alta pressão onde as juntas mecânicas podem falhar.
• Reduza os requisitos de manutenção a longo prazo, uma vez devidamente soldados e inspecionados.

Considerações sobre instalação e controle de qualidade

A instalação adequada de acessórios para solda de topo requer soldadores qualificados e atenção cuidadosa à preparação da junta, incluindo chanfro e alinhamento precisos antes do início da soldagem. Qualquer desalinhamento ou folga inconsistente entre a conexão e o tubo pode resultar em defeitos de solda que comprometem a integridade estrutural da junta, especialmente em aplicações de alta pressão onde a falha pode ter sérias consequências de segurança.

Medidas de controle de qualidade, como testes radiográficos, inspeção ultrassônica e testes de corante penetrante, são comumente usadas para verificar a integridade da solda após a instalação, especialmente em sistemas críticos como geração de energia ou processamento petroquímico, onde falhas de solda não detectadas podem levar a falhas catastróficas ao longo do tempo.

Selecionando o acessório de solda de topo certo para o seu projeto

A escolha da conexão de solda de topo correta envolve a avaliação de vários fatores em conjunto, incluindo a pressão operacional do tubo, faixa de temperatura, fluido ou gás sendo transportado e as condições ambientais circundantes. Trabalhar em estreita colaboração com um fornecedor experiente e fazer referência aos padrões industriais aplicáveis ​​garante que os acessórios, materiais e classificações de programação selecionados se alinhem precisamente com as demandas do sistema de tubulação específico, apoiando, em última análise, confiabilidade e segurança a longo prazo em toda a instalação.
